一體化地埋式污水處理設備

說

明

書

設備的選用

     在選用該設備之前，首先必須搞清楚污水的性質，進水水質，水量與要求達到的排放標準。

     調節池由用戶提供或構筑，一般為混凝土池體，調節池的容量必須根據排水周期、生產工藝等因素確定，一般調節池的容量為處理量的6-14倍。

     在設計該設備時可埋入地表以下，也可放置在地表以上，也可采用半埋式，設備個箱體間的管道由我單位提供。運行前只需連好想體檢管道與進水水管，接好電纜即可運行。

     該設備用在寒冷地段可把設備檢查口加高，把設備掩埋在凍土以下，設備即可正常運行。在南方地區設備可安置在室外地坪上，不需要蓋房。

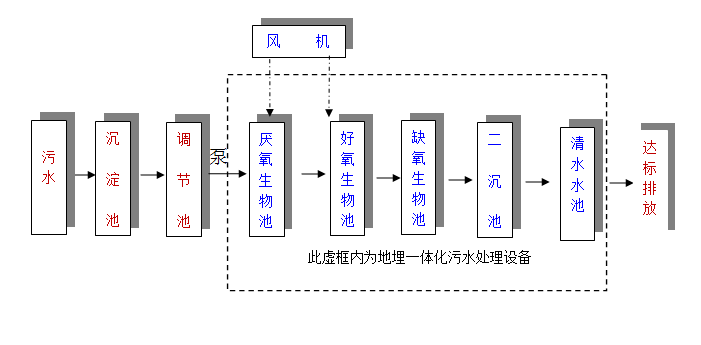

設備工藝流程參考圖

工作原理

     一體化地埋式污水處理裝置去除有機物及氨氮等，主要依賴于設備中的AO 生物處理工藝。其中工作原理是在A級，由于污水有機物濃度很高，微生物處于缺氧狀態，此時微生物為堿性微生物，它們將污水中的有機物轉化分解成NH-N，同時作為有機物作為電子供體，將NO=N,NO-N轉化成N，而且還利用部分有機碳源和NH3-N合成新的細胞物質。所以A 級池不僅具有一定的有機物去除功能，減輕后續好氧池的有機負荷。以利于硝化作用的進行，而且依靠原水中存在的較高濃度有機物，完成反硝化作用，最終消除氮的富營養化污染。

     在O級由于有機物濃度已大幅度降低。但仍然有一定量的有機物及較高NH-N存在。為了使有機物得到進一步氧化分解，同時在碳化作用下處于完成情況下硝化作用能順利進行，在O級設置有機物負荷較低的好氧型細菌（硝化菌），其中好氧微生物將有機物分解成CO2，作為養源，將污水中的NH-N轉化成NO-N，O級池的出水部分回流到A級，為A級池提供電子接受體，通過反硝化作用最終消除氮污染。

主要特點

     一體化地埋式污水處理設備也可埋入地下，地表可作為綠化或廣場用地，因此該設備不占地表面積，不需蓋房，更不需要采暖保溫。

     一體化地埋式污水處理設備有二級設備為鋼結構組成，采用國內首創的防腐涂料進行防腐，具有耐酸堿鹽汽油煤油老化耐沖磨，能帶銹防腐，設備一般涂刷涂料之后，防腐壽命可達15年以上。

     一體化地埋式污水處理裝置中的AO 生物處理供應采用推流式生物接觸氧化池，它的處理效果優于完全混合式或二、三級串聯完全混合生物接觸氧化池。并且它比活性污泥池體積小，對水質適用性強，耐沖擊性能好，出水水質穩定，不會產生污泥膨脹。同時在生物接觸池中采用了新型彈性立體材料，它具有實際比表面積大，微生物掛膜，脫模方便。在同樣有機負荷條件下，比其他填料對有機物的去除率高，能提高空氣中的氯在水中的溶解度。

     由于在AO生物處理工藝中采用了生物接觸氧化池，其填料的體積負荷比較低，微生物處于自身氧化階段，因此產泥量較少。此外，生物接觸氧化池所產生污泥的含水率遠遠低于活性污泥池所產生的污泥的含水率。因此，污水經WSZ型系列污水處理設備后所產生的污泥量較少，一般僅需90天左右排一次泥。

     一體化地埋式污水處理裝置除采用了常規的鼓風機消音措施外（如隔振墊、消音器等），還在鼓風機房內壁設置了新型的吸音材料。使設備運行是的噪音低于50分貝，減輕了對周圍環境的影響。

     一體化地埋式污水處理裝置配有土壤脫臭措施，其利用鋼筋混凝土結構池體上部空間設置了改良土壤及布氣管。當惡臭成分通過土壤層溶解于土壤中的水分中，進而由于土壤的表面吸附作用及化學反應轉入土壤，最終被其中的微生物分解而達到脫臭的目的。

     一體化地埋式污水處理裝置配套全自動的電器控制系統及設備損壞報警系統，設備可靠性好。因此平時一般無需專人管理，只需每月或每季度的維修與保養。

安裝說明

     1、鑫科系列地埋式污水處理成套設備可安裝在草坪、廣場、汽車停車場、道路、體育場、房屋的地下，不需要任何地表面積，檢修孔與地面平齊，上有蓋板，以便維修管理。如設備用在寒冷地帶，可把檢查高，使設備埋在凍土層以下。設備在地表以下安裝好后即可覆土，上面可以走車、行人，對周圍環境無影響。

     2、地基：地基承載力特征值fak≥100Kpa; 無地下水時，100mm砂墊層下素土夯實，設備兩側用素土填實；有地下水時，根據地質情況，地基承載力100Kpa時，要設置1OOmm－300mmCIO級混凝土墊層鋪卵石或碎石夯實，厚100mm砂墊層，設備兩側用素土填實。

     3、基礎：如用戶有足夠的土地面積，設備可安裝在地坪以上。只需準備一塊與設備外形相同的混凝土地坪作為基礎?；A(chǔ)承壓必須大于4T／m2，也同時要求水平、平整。

     4、如設備埋于地坪以下，根據說明書安裝圖與基礎圖進行施工，設備混凝土底板大小規格與平面安裝圖相同，池底負荷為3-5t／m池底標高與安裝標高相同?；A(chǔ)標高必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土I是否配筋視當?shù)氐刭|(zhì)情況而定，四周挖掘?qū)挾缺仨氹x基礎邊線500mm以上，以便安裝管道。

     5、檢查井：檢查井有磚砌井和組合式碳鋼預制兩種，設計人員可根據具體情況進行選用。為防止磚砌井壁滲透，要求井的內、外壁做防水砂漿抹面層，厚20mm(1:2防水砂漿，內摻水泥重量的5%的防水劑），陰角處抹45度斜面，厚50mm，有地下水時，在井外壁抹面層涂熱瀝青（或其它防水涂料）兩道。

     安裝前注意事項

     1、檢查坑槽深度是否符合工程標高設計要求。

     2、吊裝：根據安裝圖就位，吊裝時檢查進出口方向是否正確，設備的位置、方向不能放錯。

     3、吊裝就位后連接好管道。在設備四周覆土。直至設備檢查孔。并平整地面。檢查回填土是否密實?；靥钔吝_到標準后方可進行調試。

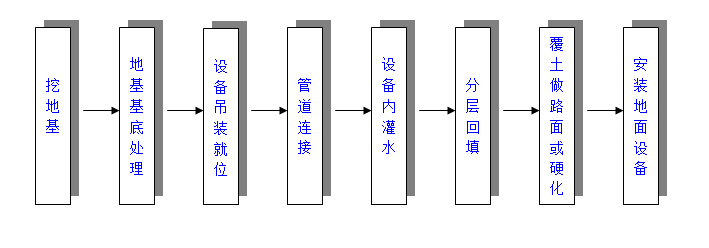

安裝工序

   1、挖基坑：

  （1）根據型號的大小，必須進行放坡，放坡大小根據土質情況及產品頂部以上的覆土厚度，放坡角度為30-50度。

  （2）挖槽深度及污水管道相連接的進出水口標高。在計算標高時，要預留槽底200mm鋪砂尺寸。

  （3）遇有地下水時應首先對地下水排除，根據示意圖尺寸及要求進行基礎處理，基層夯實，后進行鋪砂。鋪砂200mm并找平，砂內不允許有尖角、石塊等雜物。

  （4）無地下水時。對基礎進行夯實、鋪砂。根據示意圖及要求進行基礎處理。

  （5）在遇有地下水位較高的地區?？刹捎锰岣呓邓诓?，也可采用明降水挖槽。采用明降水挖槽時。必須做好施工前的準備工作。

     具體作法如下：

     坑槽挖好后，如遇坑槽內有泥漿，應再挖深20-30mm，將深坑槽內的水抽凈后鋪設干性混凝土，使之找平，確保產品安裝后沉降一致。

     2、安裝

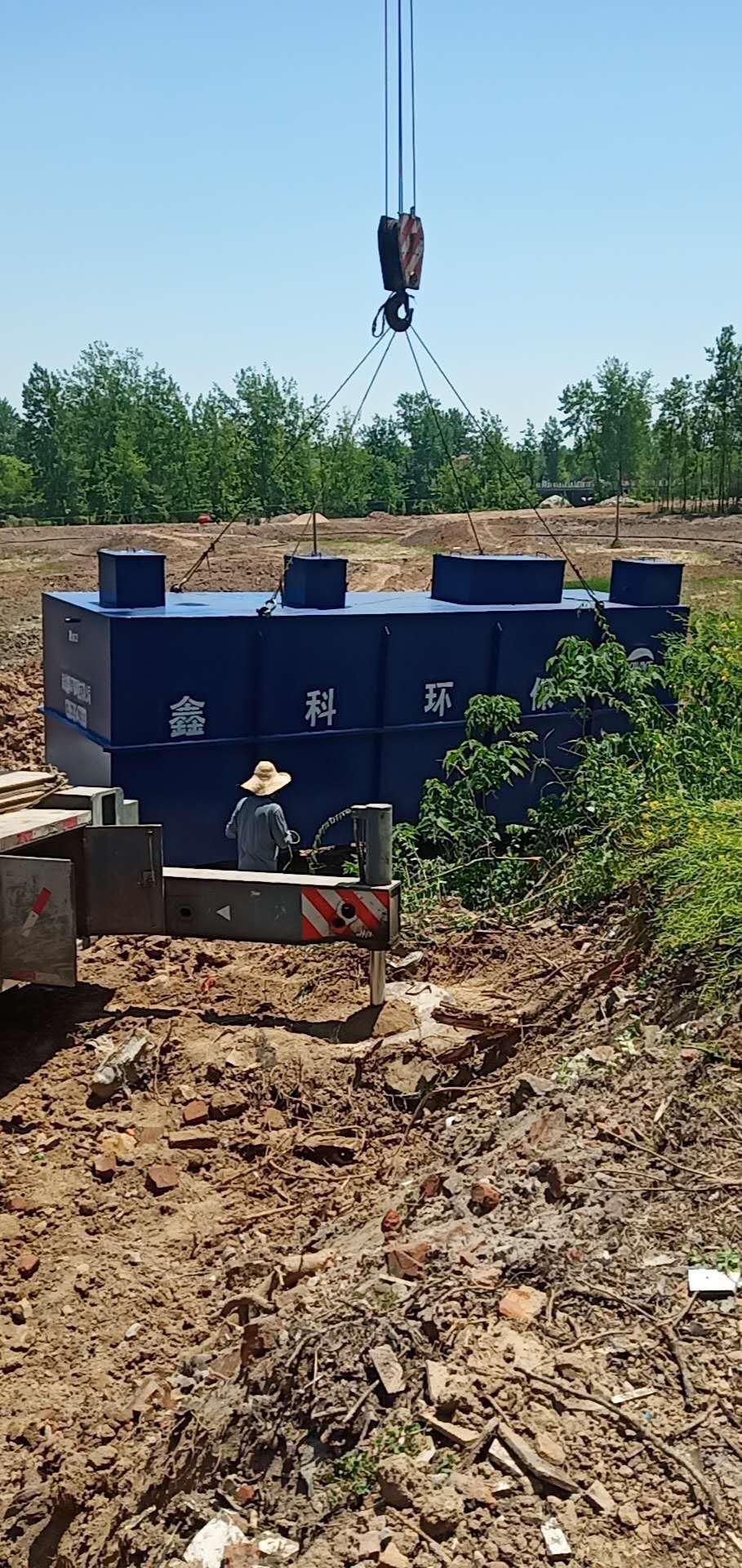

  （1）根據安裝圖就位，吊裝時檢查進出口方向是否正確，罐體的位置、方向不能放錯?；ハ嚅g距必須準確。

  （2）產品吊裝就位后，要測定水平度，如不平應進行調整，使之水平。

  （3）吊裝就位后連接好管道，在設備內注入清水。檢查各管道有無滲漏。

  （4）把電控箱控制線與曝氣機、水泵接通。電控箱與電源接通。接線時注意電機、風機的方向，必須與所指方向相同。

  （5）在回填土完成后，安裝地面風機設備、電控柜。

  （6）在設備安裝完成后。必須先接通地埋設備所在地面電器設備和加藥設備等配套的自來水管和電線。

     3、回填土

  （1）回填土前，產品內灌水至1／2水位，再進行回填，絕對不允許回填污泥，以防產品上浮，回填土執行無水回填土要求。

  （2）在回填土?xí)r。產品底部兩側必須用人工塞實。填到30-50cm以上時，每30cm必須夯實一次。直至與產品頂部相平。

  （3）產品頂部以上回填土必須密實，如產品設在道路地段。在地面未處理前。絕對不允許有車輛進行碾軋。

  （4）回填時回填土的質量必須符合回填土驗收規范，絕對不允許用建筑垃圾為回填土使用。土中的尖角、石塊及硬雜物必須剔出，回填時，必須均勻回填。切忌局部猛力沖擊。

  （5）回填土達到施工規范要求后砌筑進口連接井（距池體0.8-1cm左右）連接井水道按通過用圖施工，井底墊層必須夯實后澆筑混凝土底板，井中作流槽，并嚴格執行工程設計標高。

     4、調試

     安裝好后即可調試。把設備接上污水，開啟自來水管。啟動水下曝氣器或風機進行曝氣，污水按正常處理水量不斷進入設備內，這樣一般15天后，氧化池內的填料上即可掛上生物膜，就可正常運行。

     設備必須建立一套定期的維護保養制度。主要易損部位是水下曝氣機、污泥泵、控制箱等，應注意設備轉向必須為正轉，每運行3000小時保養一次。

設備日常維護故障維修注意事項：
     1、必須注意污水中不得有大塊固體物質進入設備，以免堵塞管道與孔口和水泵損壞；
     2、設備人孔必須蓋好，以防發生意外或掉入大塊固體物質；
     3、進入地理式污水處理設備的污水PH值必須在6—9之間，偏酸偏堿會影響生物膜的正常生長；
     4、風機一般運行6個月左右需要換機油一次，以提高風機使用壽命；
     5、必須保證風機進氣口暢通。

     一體化污水處理設備故障排除：一體化污水處理設備的保養維護和故障排除可根據不同的情況來處理，在實際生產當中發現問題靈活解決問題，及時處理解決問題，對設備的保養維護也非常有利。

操作流程

     我公司設備運行為，設備電控系統全部控制。

     設備接通電源后把開關調至“自動”位置。當調節池內水位上升至設定位置，提升泵開始工作，同時風機自動打開，開始曝氣。當水位下降至設定水位線，浮球給水泵傳遞信號，停止運行。

     風機另給時間繼電器控制，延長工作時間1.5小時。整個系統全自動控制，無需人工操作，運行穩定。

     如遇設備異常等，請與我方聯系，我方將及時作出解答，回復。

服務承諾

     1、嚴格按業主的要求，保證進度，保證質量完成項目。

     2、凡是我方提供的所有材料以及整體工程，均實行 12 個月免費保修，該保修期自整體項目最終竣工驗收合格之日起計算。

     3、凡屬我方承包范圍和內容的項目，我方在接到修理通知的4小時內給予答復， 48小時內必須派人修理。我方不在約定期限派人修理，貴司有權委托他人或自行修理，費用貴司可從質量保證金內扣除。

     4、在保修期內向業主提供的所有售后服務屬無償服務。

     5、我方承諾，對工程質量終身負責。因我方的原因在工程合理使用期限內造成人身和財產損害的，我方承擔損害賠償責任。我方將長期以優惠的價格提供備品備件，以及將具有專利產權、獨家生產和銷售的主要部件、備品備件、易損件等，作為備件存放于需方現場的。

服務方案
